Konični nastavni venec
Svetla mera je za 20 cm manjša od gradbene mere: L = K − 20 cm.
TIPI NASTAVNIH VENCEV
Svetlobne kupole in svetlobni trakovi POS plastika so standardno vgrajeni na toplotno izolirane poliestrske ali kovinske nastavne vence.
Nastavni venci
Nastavni venec je ključni del sistema svetlobne kupole ali svetlobnega traku. Strešno odprtino ščiti pred padavinami, usmerja vodo stran od kupole in zmanjšuje prenos toplote med notranjostjo in zunanjostjo.
- Toplotno izolirane izvedbe za zanesljiv zaključek strešne odprtine.
- Poliestrski ali kovinski venci glede na zahteve objekta.
- Različne višine in oblike za kupole ter svetlobne trakove.
Toplotna prehodnost za standardne nastavne vence:
U = 0,83 W/m²K. Debelina izolacije je 2,5 cm.
Poliestrski nastavni venci
Izdelani so iz poliestra, armiranega s steklenimi vlakni (GFK). Kot toplotni izolator se uporablja trda poliuretanska pena (PUR). Sistem standardnega nastavnega venca in kupole oziroma traku je narejen tako, da morebitni kondenz ne teče po nastavnem vencu v notranjost prostora, temveč se nabira na posebnem kondenznem robu, iz katerega sčasoma izhlapi. Notranja stran venca je bela in gladka, zunanja pa je dodatno zaščitena proti škodljivim UV-žarkom. S široko prirobnico je možna montaža nastavnega venca na lesene, kovinske ali betonske strešne konstrukcije. Standardne višine nastavnih vencev so 15, 30 ali 50 cm.
Kovinski nastavni venci
Imajo zunanjo oblogo, armirano s steklenimi vlakni (GFK). Geometrično in tehnično so izdelani enako kot poliestrski. Prednost kovinskih vencev je boljša odpornost proti ognju, možnost izdelave nestandardnih dimenzij in možnost prašnega lakiranja vidne površine po RAL barvni lestvici.
Mogoča je tudi izdelava drugih izvedb nastavnih vencev, na primer z izolirano prirobnico, izolirano peto in odkapom ali z dodatno toplotno izolacijo.
OBLIKE IN MERE NASTAVNIH VENCEV
Oblika venca določa razmerje med gradbeno mero K in svetlo mero L. Izvedbo izberemo glede na strešno sestavo, potrebno odprtino in sistem kupole.
KNICK nastavni venec
Svetla mera je za 11 cm manjša od gradbene mere: L = K − 11 cm.
Ravni nastavni venec
Svetla in gradbena mera sta enaki: L = K.
Standardne mere okroglih nastavnih vencev
| K – gradbena mera | N – nazivna mera |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Pri pravokotnih nastavnih vencih je nazivna mera N v obeh smereh za 4 cm manjša od gradbene mere K. Druge dimenzije in posebne izvedbe izdelamo po dogovoru.

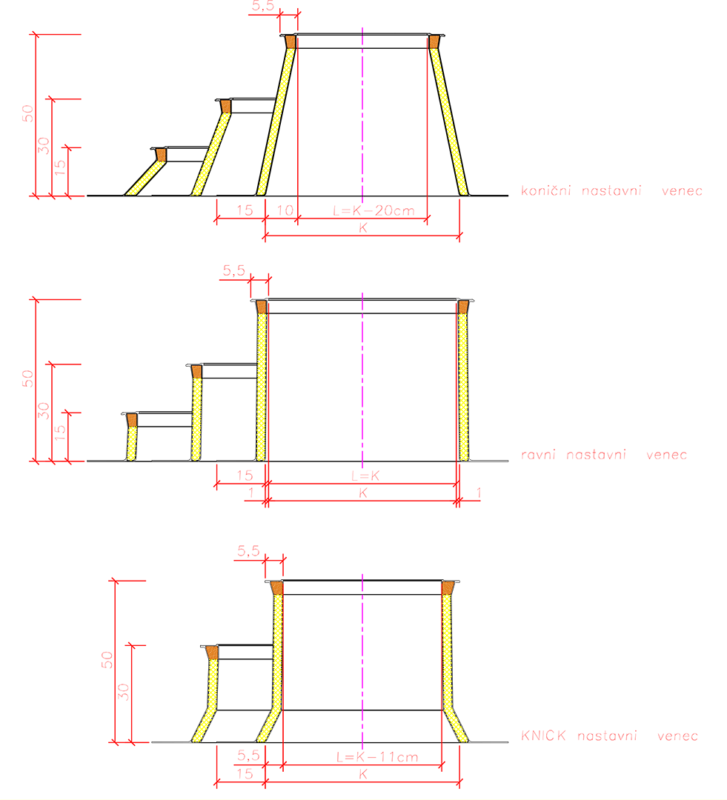

Kataloška skica spodaj prikazuje prereze in konstrukcijske oznake vseh treh oblik.
ZAŠČITNE MREŽE
Za zagotavljanje varnosti pri delu na strehi ali da preprečimo padec ljudi oziroma večjih predmetov skozi strešno odprtino v stavbo, kot dodatno opremo priporočamo zaščitne mreže. Izdelane so iz gradbenih mrež, ki so ali prašno barvane v RAL barvi ali pocinkane.
Mreže se pritrdijo na nastavni venec ali vgradijo pod njega. Če je zahtevano, se izdelajo mreže, ki ustrezajo vgradnji mehanizmov za prezračevanje ali sistemov za naravni odvod dima in toplote (NODT).
Zaščitne mreže so testirane skladno s SIST EN 1873:2014.
