Svetlobne kupole POS plastika
Svetlobne kupole za naravno osvetlitev ravnih streh. Izberite mere, material in fiksno ali namensko odpiralno izvedbo glede na svoj objekt.
- Več kot 80 standardnih dimenzij ter okrogle, kvadratne in pravokotne oblike.
- Različni načini odpiranja: fiksno, ročno, električno ali pnevmatsko.
- Izbira materiala: izvedbe iz akrila ali polikarbonata.
Od potrebe do rešitve
Kako izbrati pravo izvedbo?
Za industrijsko halo, šolo ali stanovanjski prostor izberite kupolo glede na potrebne funkcije: svetloba, prezračevanje, dostop na streho ali NODT. Pri ogrevanem prostoru preverite toplotne lastnosti skupaj z nastavnim vencem in strešnim stikom.
- Svetloba: primerjajte prozorno in opalno sestavo ter njuno prepustnost.
- Material: upoštevajte izpostavljenost udarcem in toči; polikarbonat ni neuničljiv.
- Odpiranje: določite namen, dosegljivost in razpoložljivo napajanje.

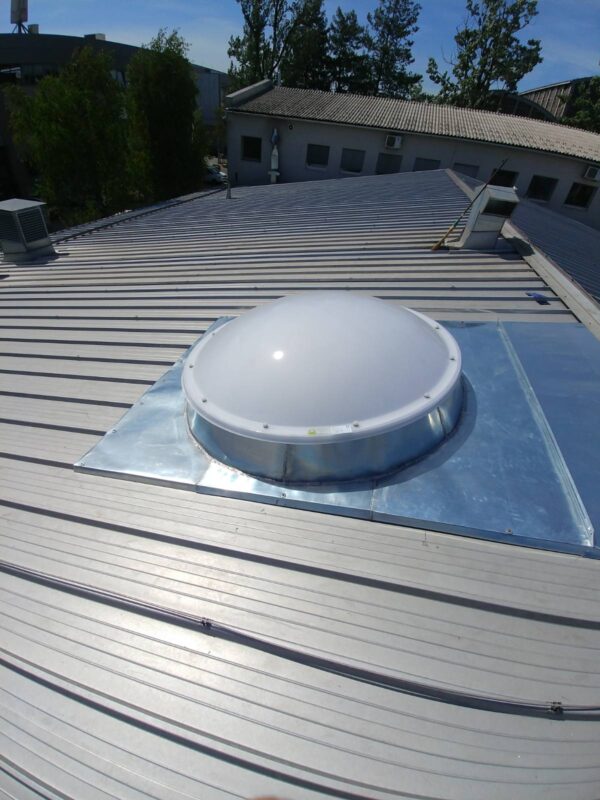

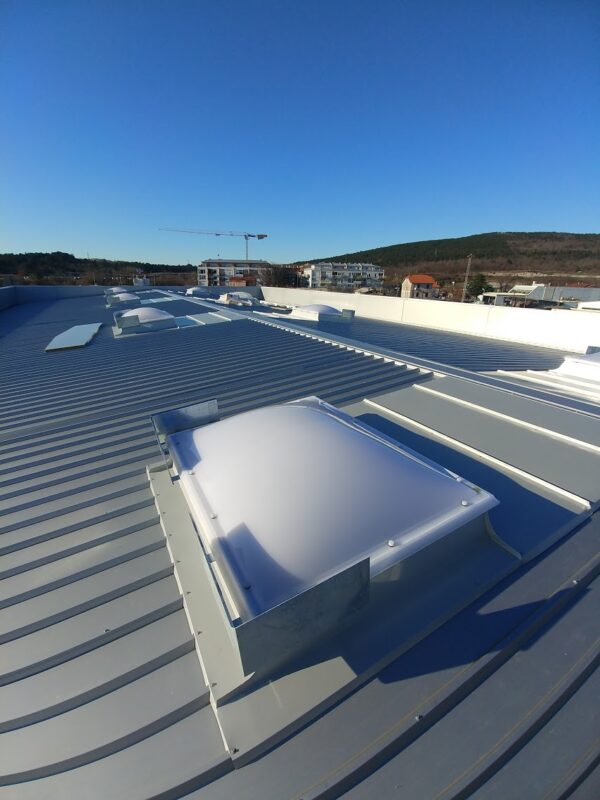

Fotografije izdelka in izvedb
Tehnični podatki, dimenzije in izvedbe

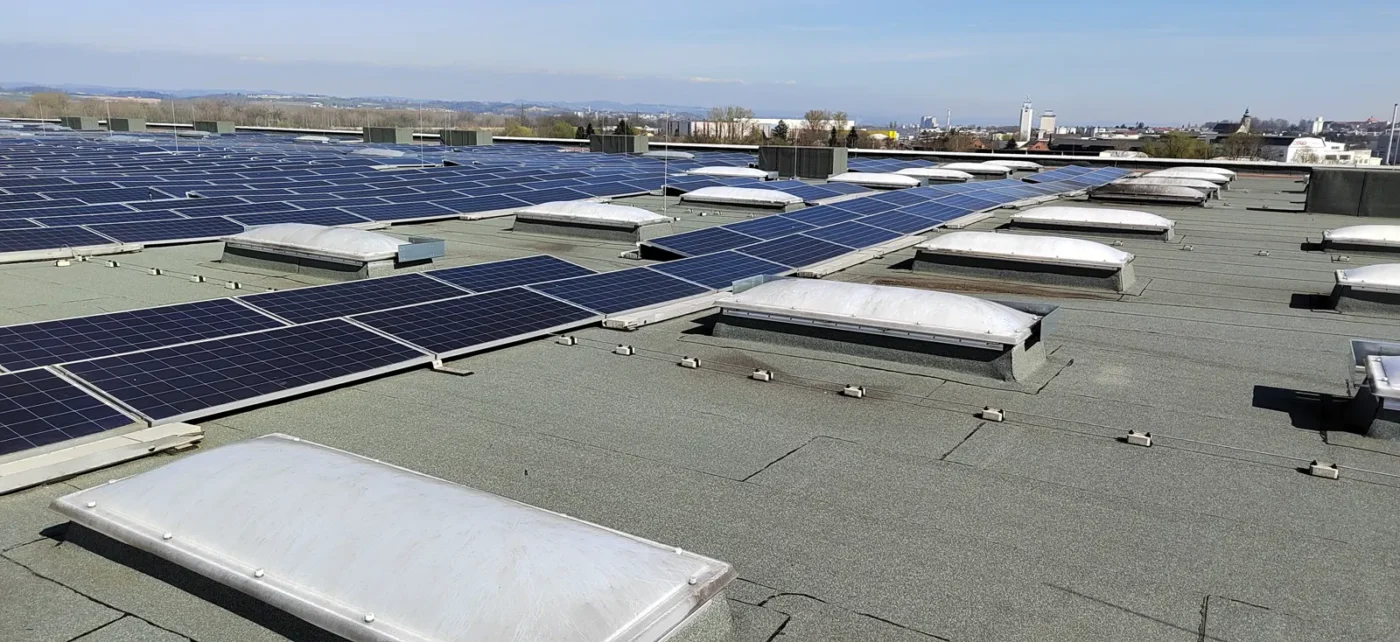

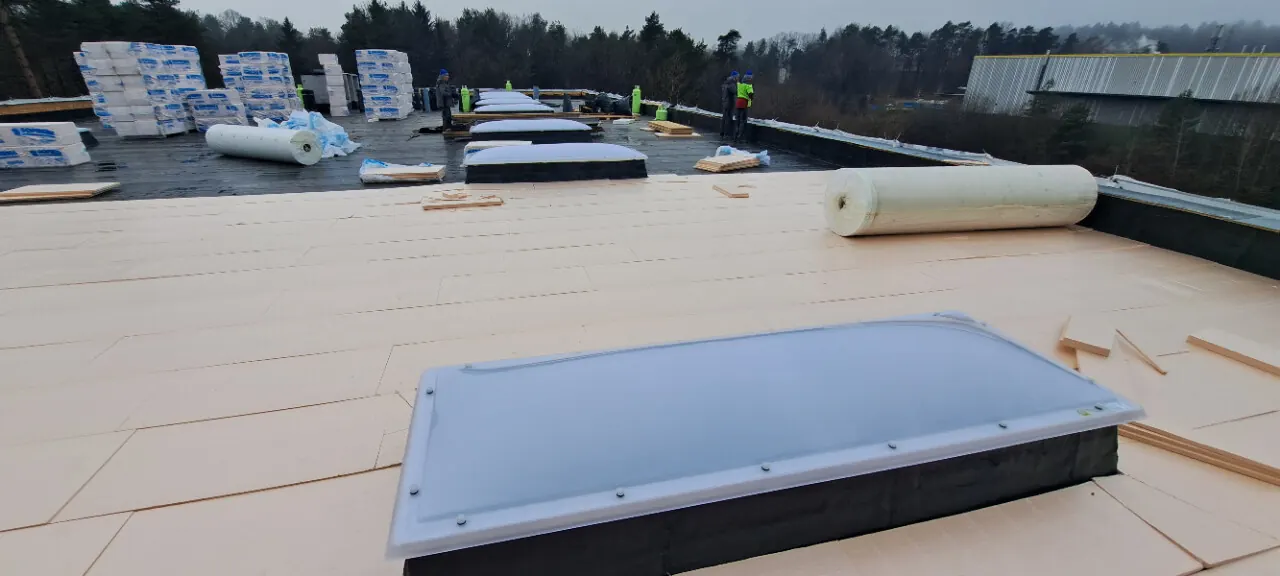

Svetlobne kupole POS plastika dovajajo dnevno svetlobo skozi ravne strehe ter omogočajo prezračevanje in uporabo v sistemih naravnega odvoda dima in toplote. Primerne so za industrijske objekte, športne hale, šole, mansardna stanovanja in druge objekte. Zaradi lahkih materialov so preproste za vgradnjo. Kupole imajo oznako CE skladno s SIST EN 1873.
Akrilno/pleksi steklo

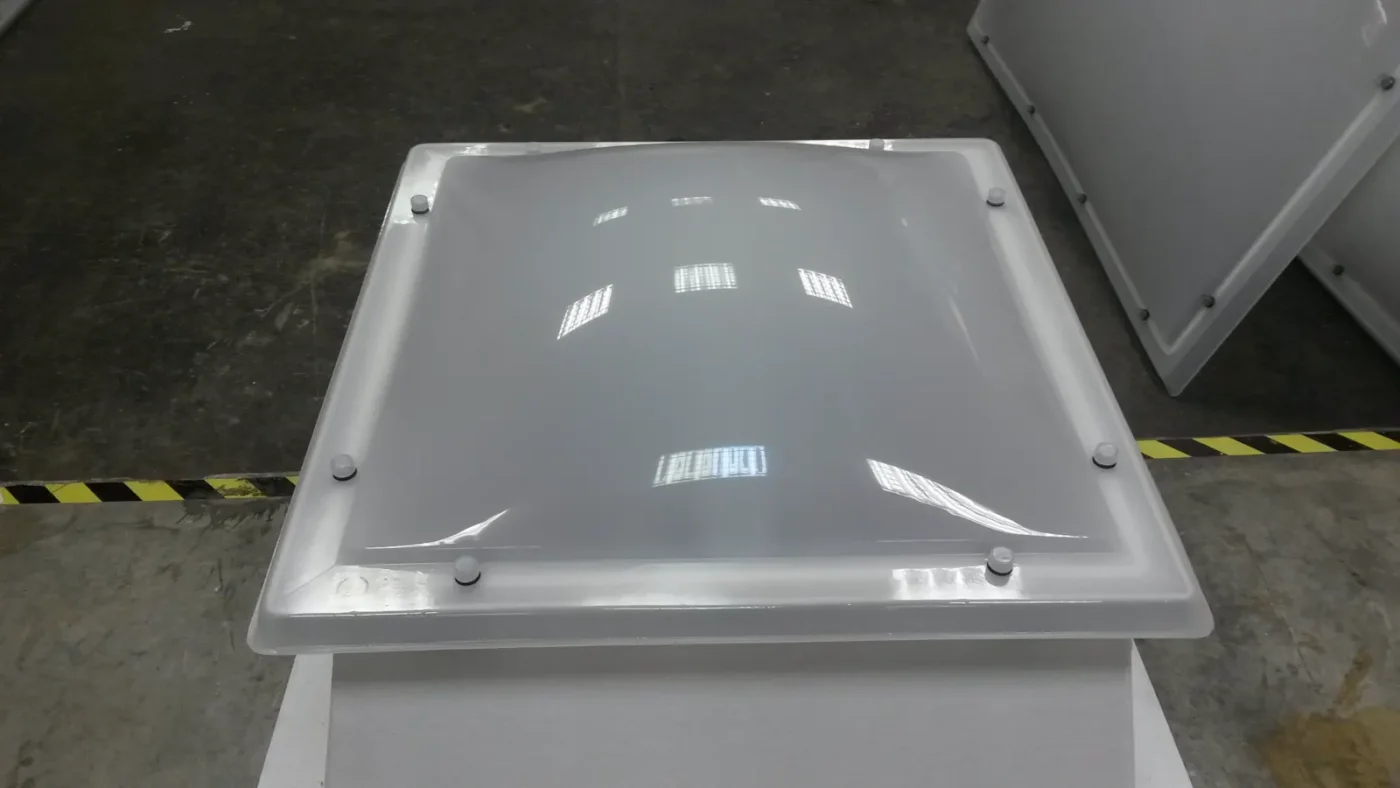

Svetlobne kupole POS plastika izdelujemo iz akrilnih plošč večinoma opalne/mlečne in prozorne barve. Po naročilu tudi iz barvnega akrilnega stekla. Kupole so narejene iz enega, dveh, treh ali štirih slojev. Izdelujemo več kot 80 standardnih dimenzij v okrogli, kvadratni ali pravokotni obliki. Po naročilu pa tudi kupole v obliki piramide. Akrilno steklo je lahek in UV obstojen material, zato ohranja svojo barvo skozi daljše časovno obdobje.
IRR – heatstop akrilno steklo
IRR – heatstop akrilno steklo je možnost za zmanjševanje prehoda sončne toplote. Svetlobna prepustnost je po katalogu primerljiva z opalnimi izvedbami. Dejanski vpliv na temperaturo prostora in porabo hlajenja je odvisen tudi od orientacije, površine elementov, prezračevanja in zasnove objekta.
Polikarbonatno steklo
Polikarbonat je po katalogu v primerjavi z akrilom bolj odporen na udarce in točo. Dvostranska UV-zaščita prispeva k obstojnosti materiala. Kupola ima lahko zgornji ali spodnji sloj iz polikarbonata glede na izbrano sestavo.
Katalog za navedeni material navaja odziv na ogenj B-s1,d0 po EN 13501-1. To ni trditev, da je material negorljiv, in ne pomeni, da vsaka kupola izpolnjuje zahteve vsakega požarnega projekta. Ustreznost se preveri za konkretno izvedbo.
Srednji sloj iz večslojne polikarbonatne plošče

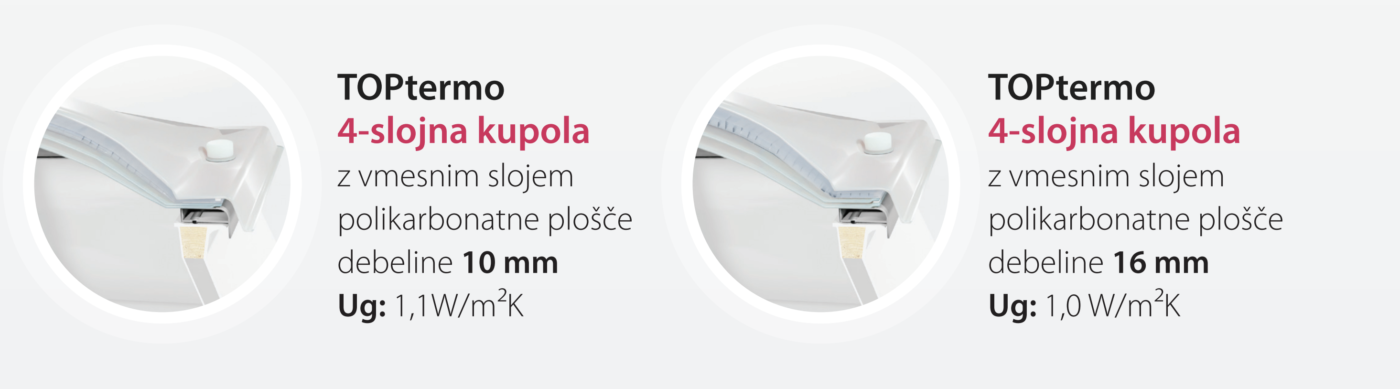

TOPtermo kupole vključujejo večslojno polikarbonatno ploščo debeline 10 ali 16 mm ter zgornjo oziroma zgornjo in spodnjo lusko iz akrila ali polikarbonata. Kataloška U-vrednost je odvisna od sestave; najnižja navedena vrednost 1,0 W/(m²·K) ne velja za vse izvedbe. Podatke posameznih sestav primerjajte v spodnji tabeli. Za ogrevan prostor je treba uskladiti kupolo, venec in strešni stik; iz same U-vrednosti kupole ni mogoče določiti prihranka energije celotnega objekta.
Tehnični podatki
Toplotne, svetlobne in zvočne lastnosti
Vrednosti veljajo za kataloške izvedbe kupol. Pri svetlobni prepustnosti je rezultat odvisen od kombinacije prozornih in opalnih slojev.

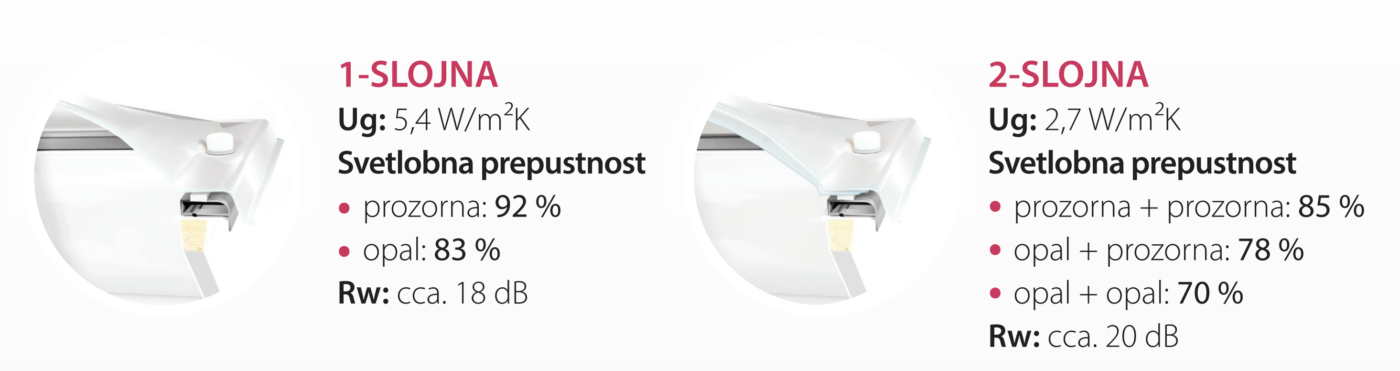

| Izvedba | Ug | Svetlobna prepustnost | Rw |
|---|---|---|---|
| Enoslojna | 5,4 W/m²K | prozorna 92 % opalna 83 % |
pribl. 18 dB |
| Dvoslojna | 2,7 W/m²K | prozorna + prozorna 85 % opalna + prozorna 78 % opalna + opalna 70 % |
pribl. 20 dB |
| Troslojna | 1,9 W/m²K | 3 × prozorna 78 % opalna + 2 × prozorna 70 % 3 × opalna 60 % |
pribl. 22 dB |
| Štirislojna | 1,5 W/m²K | 4 × prozorna 72 % 2 × opalna + 2 × prozorna 59 % 4 × opalna 51 % |
— |
| Izvedba | Večslojna polikarbonatna plošča | Ug |
|---|---|---|
| Troslojna | 10 mm | 1,4 W/m²K |
| Troslojna | 16 mm | 1,2 W/m²K |
| Štirislojna | 10 mm | 1,1 W/m²K |
| Štirislojna | 16 mm | 1,0 W/m²K |
Končno sestavo in deklarirane lastnosti vedno potrdimo glede na dimenzijo, način odpiranja in zahteve objekta.
Tipi in mere kupol

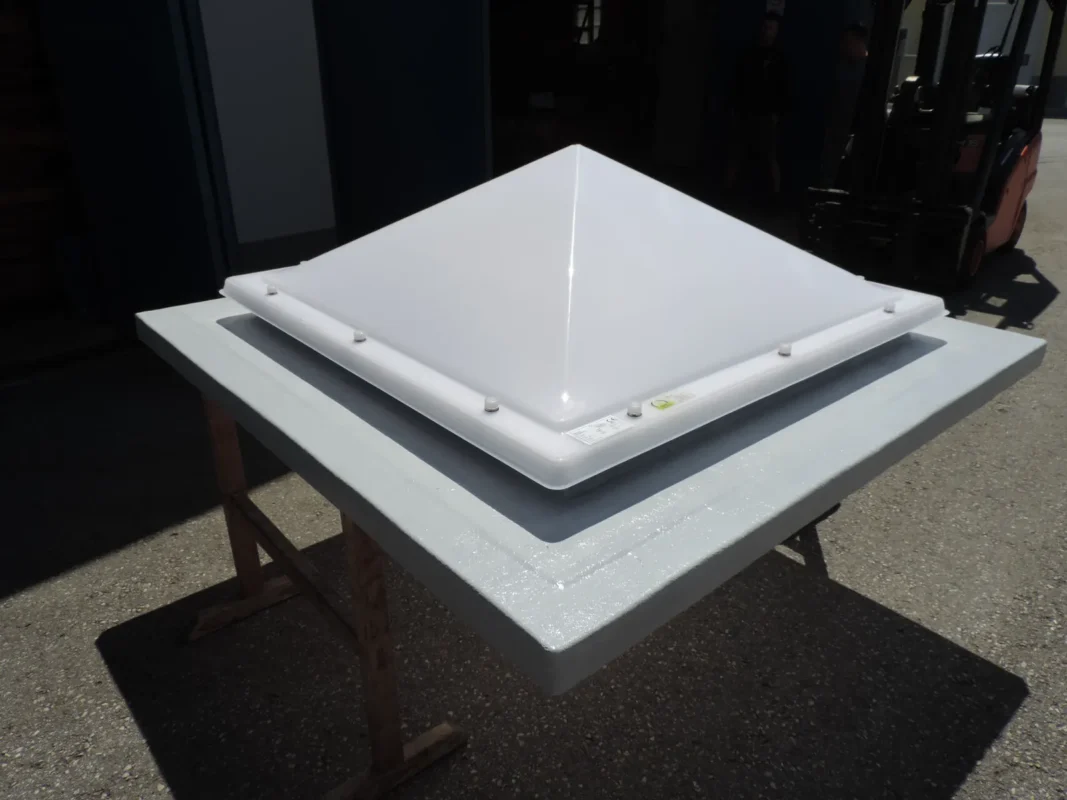

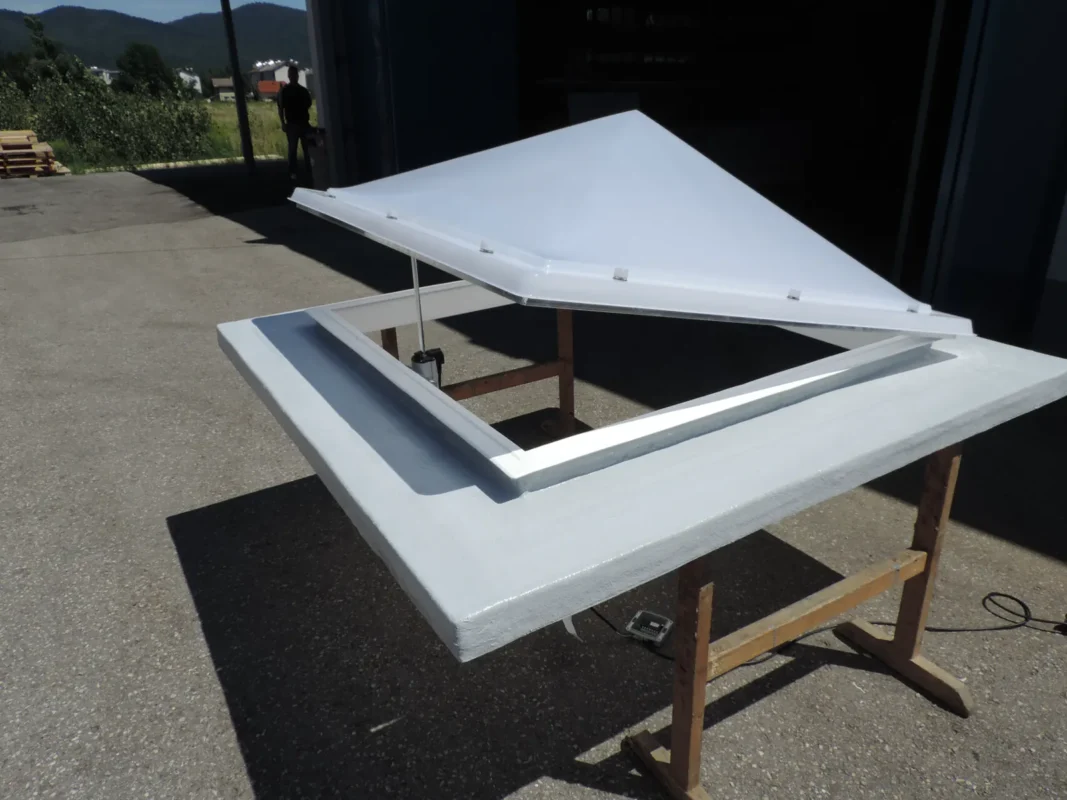

Izbirate lahko med okroglimi, kvadratnimi, pravokotnimi in pri izbranih merah tudi piramidnimi izvedbami. Spodnja tabela podaja standardne mere okroglih kupol; kataloške skice pod njo prikazujejo še konstrukcijske prereze in druge oblike.
Standardne mere okroglih kupol
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Oznake N, K, L, S in h sledijo kataloški skici: N je nazivna mera, S os vijakov, L svetla odprtina, K konstrukcijska mera in h višina kupole.
Zaščitne mreže
Za zagotavljanje varnosti pri delu na strehi ali da preprečimo padec ljudi oziroma večjih predmetov skozi strešno odprtino v stavbo, kot dodatno opremo priporočamo zaščitne mreže. Izdelane so iz gradbenih mrež, ki so ali prašno barvane v RAL barvi ali pocinkane. Mreže se pritrdijo v nastavni venec ali vgradijo pod njega. Če je to zahtevano, se izdelajo mreže, ki ustrezajo vgradnji mehanizmov za prezračevanje ali sistemov za naravni odvod dima in toplote (NODT). Zaščitne mreže so testirane skladno s SIST EN 1873:2014.
Načini odpiranja kupol
Glede na namembnost so kupole lahko fiksne ali pa se odpirajo za prezračevanje oziroma kot sistem za naraven odvod dima in toplote (NODT).
Fiksne kupole
Kadar so kupole izključno v funkciji dovajanja naravne svetlobe iz strehe, je fiksna kupola najbolj ekonomična izbira.
Naravno prezračevanje
Kupole POS plastika se odpirajo ročno ali s pomočjo električnega oziroma pnevmatskega odpiranja. Dnevno prezračevanje kupol se lahko dopolni s senzorjem za dež in veter, ki samodejno zapre kupole v primeru slabih vremenskih pogojev.

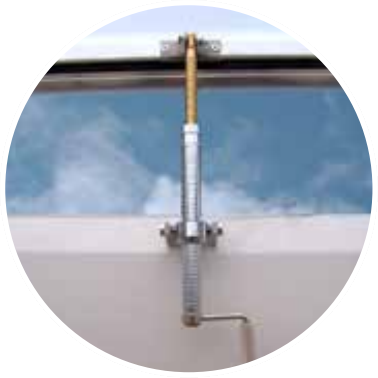

Ročno odpiranje
Ročno odpiranje je primerno za manjše kupole in prostore do višine 4 m. Teleskopsko vreteno ali ročica je dolga do 3 m.

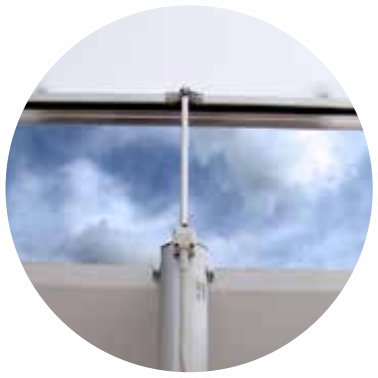

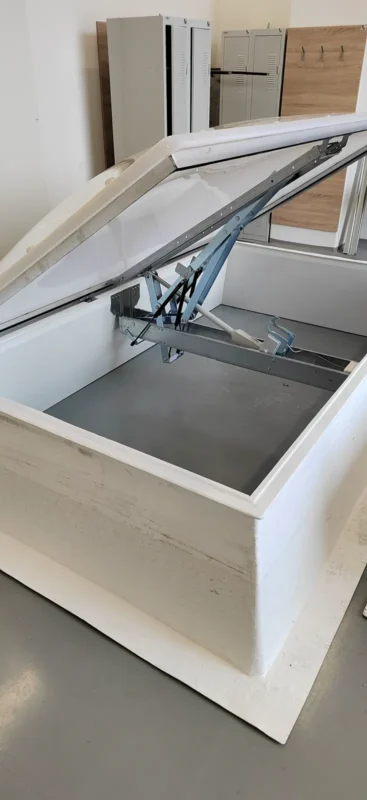

Električno odpiranje: 230 V AC ali 24 V DC
Kupole se z elektromotornim pogonom AC 230 V/50 Hz ali DC 24 V odpirajo posamično ali skupinsko. Odpiranje in zapiranje se upravljata s tipkalom ali daljinskim upravljalnikom.

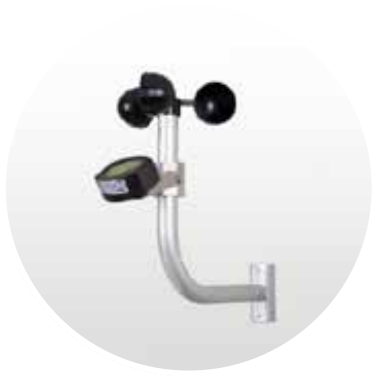

Senzor za veter in dež
Senzor je namenjen spremljanju vremenskih razmer pri svetlobnih kupolah z vgrajenimi elektromotorji za prezračevanje. Uporablja se za samodejno aktiviranje preklopnih stikal ob premočnem vetru ali dežju.
Sistemi za izhod na streho

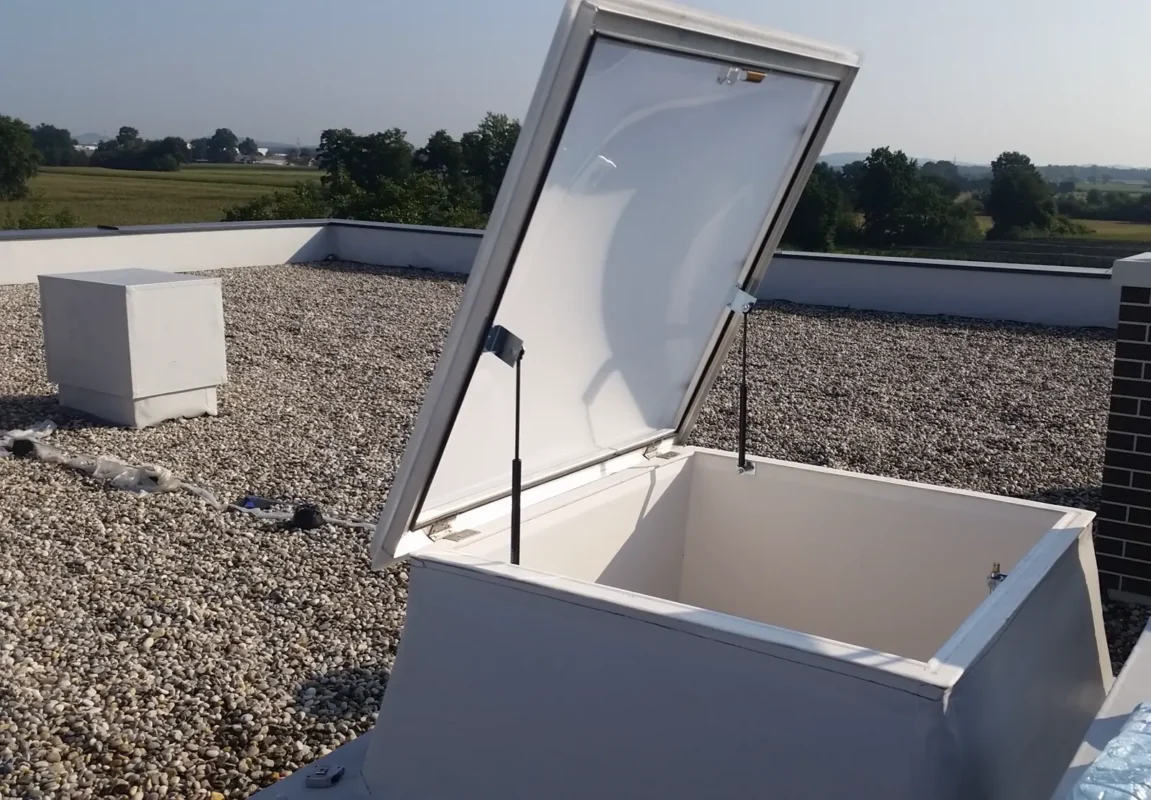

Za izhod na streho izberite kupolo, namenjeno tej uporabi, ne zgolj izvedbe z odpiranjem za prezračevanje. Opisani sistem se odpira s plinskimi vzmetmi in zapira z notranjo ročico; držalo za lestev je dodatna oprema. Pred naročilom z izvajalcem preverite mere odprtine, način dostopa in potrebne zaščitne ukrepe na strehi. Odpiralni mehanizem sam po sebi ne zagotavlja varnega dostopa ali varnega dela na strehi.

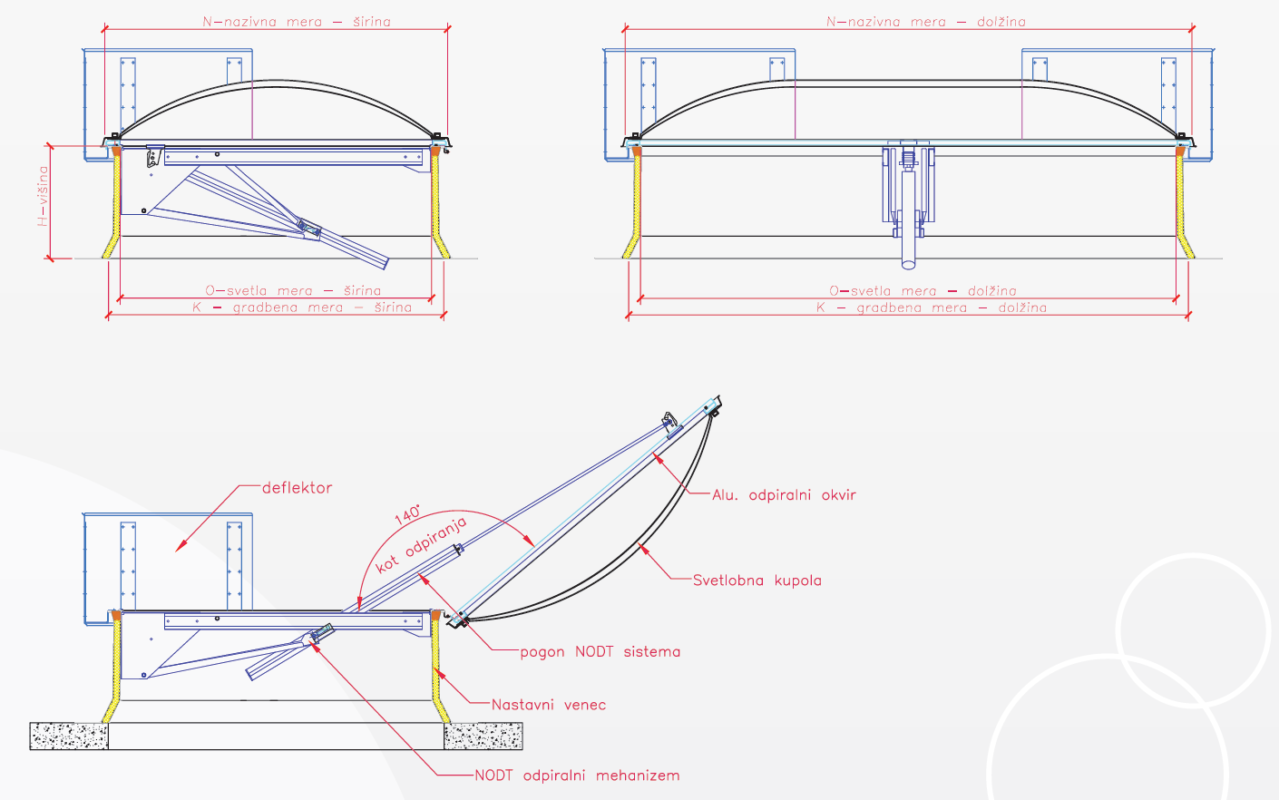

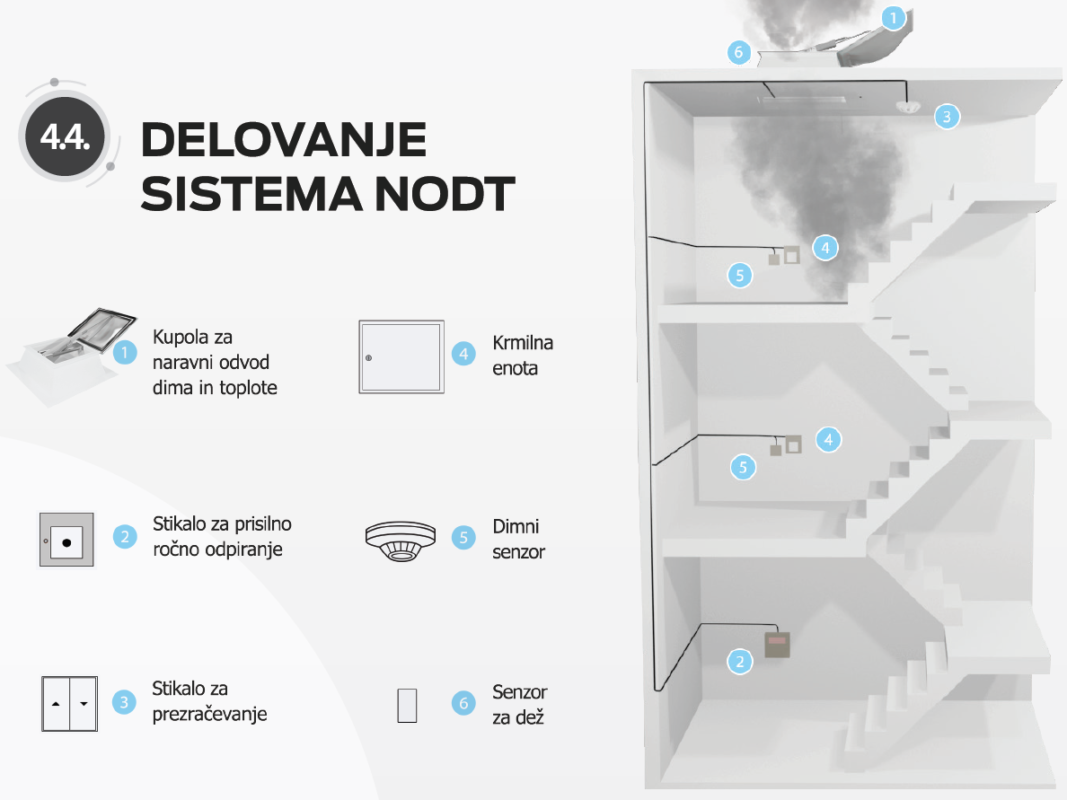

Sistemi za naravni odvod dima in toplote – NODT
Namenske izvedbe kupol so lahko del sistema aktivne požarne zaščite. Katalog za izvedbe NODT navaja certifikacijo po EN 12101-2:2003; dokumentacijo in deklarirane lastnosti preverimo za izbrano napravo.
Sistemi za naravni odvod dima in toplote se odpirajo na dva načina: s pnevmatskim ali elektromotornim pogonom.
Pnevmatski pogon na CO2
Pnevmatski NODT II s kotom odpiranja 140°
Ventil za odpiranje/zapiranje
WL1500; SL750; T(0); RE50; B300; E
Opcija:
Ločen elektromotor za dnevno prezračevanje; napajanje potrdimo za izbrano izvedbo.
Hod 300 mm, 500 N.
PODV pnevmatski cilinder za dnevno prezračevanje.
Hod 300 mm.
Različne izvedbe ventilov za aktiviranje.
Elektromotorni pogon 24 V
Električni NODT II s kotom odpiranja 140°
WL1500; SL750 ali SL500; T(0); RE1000; B300; E
NODT sistem 24 V je idealna rešitev za aplikacije, kjer je potrebna
električna naprava za odvod dima in toplote v skladu z EN 12101-2.
Lahko se uporablja tudi za dnevno prezračevanje. V primeru nenamerne
sprožitve zaradi lažnih alarmov ali vandalizma se svetlobne kupole
priročno zaprejo s pritiskom na gumb iz nadzorne točke. Zato je ta
naprava idealna za uporabo v šolah, športnih dvoranah in gledališčih.
Prednost pnevmatskega NODT sistema je v neodvisnosti od kakršnega koli električnega napajanja. Sistem deluje tudi v primeru popolnega izpada električne energije, saj je pogonski plin (CO2) shranjen v plinskih jeklenkah pod pritiskom. Iz tega razloga obstajajo tudi pnevmatski ODT-ji na stopniščih. Ker lahko izpad električne energije vpliva tudi na sisteme za javljanje dima, se pnevmatski ODT sprožijo s pomočjo termičnih ampul z različnimi temperaturami sprožitve. Pnevmatski NODT je lahko opremljen z ločenim 230-voltnim motorjem z namenom prezračevanja in s tem ustvarjanja prijetne klime v prostoru.
Katalog za opisani izvedbi NODT navaja odpiranje v manj kot 60 sekundah. Podatek se preveri v dokumentaciji izbrane naprave. Pri napravah z odpiranjem na pnevmatski pogon lahko odpiralce dopolnite z elektromotorjem za dnevno prezračevanje.
Pred naročilom
Vprašanja in podatki za ponudbo
Koliko stane svetlobna kupola?
Cena je odvisna od mer, materiala, slojne sestave, venca, odpiranja in obsega montaže. Preverite dejavnike cene in primerjajte ponudbe z enakim obsegom.
Ali lahko zamenjam samo zgornji del kupole?
Mogoče je le po preverjanju stanja in mer obstoječega venca, pritrditve ter združljivosti. Približna zunanja mera ni dovolj. Pripravite te mere in fotografije.
Ali je vsaka odpiralna kupola primerna za NODT?
Ne. Za požarno funkcijo je potrebna ustrezna namenska izvedba, dokumentacija in uskladitev s projektom požarne varnosti. Razlika med prezračevanjem in NODT.
Kaj pripraviti za povpraševanje?
Pošljite število kupol, gradbene in svetle mere z označenimi merilnimi točkami, fotografije venca, namen in ogrevanje prostora, želeno odpiranje ter lokacijo objekta. Pri sanaciji dodajte opis težave in stanje obstoječega mehanizma.
Za prvo povpraševanje uporabite razpoložljive podatke; meritve na strehi prepustite usposobljenemu izvajalcu. Končne mere se potrdijo pred izdelavo.
Tehnični vir: katalog POS plastika »Svetlobne kupole in trakovi«, izdaja 2026, poglavja 1, 2 in 4. Za izbrano dimenzijo in izvedbo pred naročilom potrdimo sestavo ter pripadajočo dokumentacijo.
