Svetlobni trakovi za osvetlitev večjih proizvodnih, skladiščnih in trgovinskih prostorov. Na voljo so izvedbe za prezračevanje ter naravni odvod dima in toplote.
Od potrebe do rešitve
Svetlobni trak je rešitev za osvetljevanje večjih proizvodnih, skladiščnih in trgovinskih prostorov. Izbira segmentnega ali ločnega sistema je odvisna od geometrije strehe, odprtine, zahtevanega polnila in odpiranja.
Dolžina »neomejena« opisuje modularni princip iz kataloga, ne odsotnosti projektnih omejitev. Razporeditev, nosilnost, odpiranje in povezavo s streho je treba preveriti za objekt.

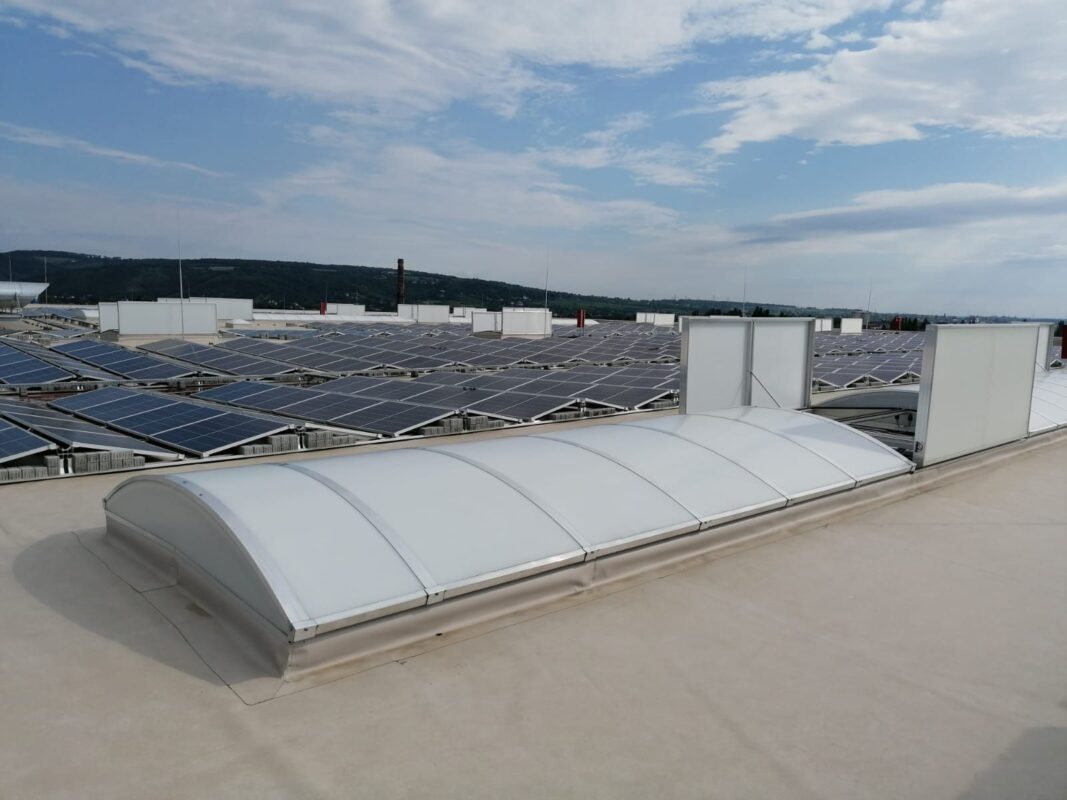

Svetlobni trakovi dovajajo dnevno svetlobo v proizvodne, skladiščne in trgovinske hale. Vgradimo jih lahko na ravne ali dvokapne strehe ter opremimo za dnevno prezračevanje in naravni odvod dima in toplote.
V podjetju POS plastika nudimo enoslojne ali dvoslojne trakove iz akrilnega ali polikarbonatnega stekla, ki se montirajo neposredno na nastavne vence. Zaradi modularnosti elementov lahko svetlobne trakove tudi naknadno dogradimo z mehanizmi za odpiranje.
Ločena notranji nosilni in zunanji pokrivni aluminijasti profil zagotavljata termično ločitev po loku. Možna je integracija namenskih sistemov za odvod dima in toplote. Življenjska doba je odvisna tudi od vgradnje, uporabe in vzdrževanja.
Za nosilno konstrukcijo se uporablja ekstrudirani aluminijasti profil, ki je standardno površinsko neobdelan. Kataloški opis izvedbe brez silikona in tesnil velja za konstrukcijo elementa, ne za priključek na streho. Strešni stik in hidroizolacijo je treba določiti v vgradnem detajlu.
Širina strešne odprtine Š: 1.000 – 6.000 mm
Dolžina strešne odprtine L: modularna, skupno dolžino potrdimo za projekt
Pocinkan kovinski nastavni venec je lahko raven ali poševen. Višina venca je od 30 do 70 cm. Pripravljen za izolacijo do 10 cm. Po želji prašno barvan v barvah RAL.
Polnilo so UV obstojne celične polikarbonatne plošče.
Prezračevalnik z dvojno loputo se uporablja kot prezračevalni sistem ali naprava za odvajanje dima in toplote, hkrati pa služi kot vir naravne svetlobe. Različne oblike loput, prirobnic in podnožij omogočajo izbiro sistema, ki najbolje ustreza vašim individualnim potrebam.
Za zagotovitev vodoodpornosti in nizke potrebe po vzdrževanju je sistem sestavljen iz visokokakovostnega proti koroziji odpornega aluminija.
Za odpiranje prezračevalnikov lahko izbirate med dvojnim pnevmatskim cilindrom P2 na stisnjen zrak ali elektromotorjem 230 V. V primeru požarnega prezračevanja je možno vgraditi P2F – dvojni pnevmatski cilinder na stisnjen zrak s sprožitvijo prek termične ampule ali elektromotor z napajanjem 24 V.
Prezračevalnik je izdelan iz korozijsko odporne aluminijaste pločevine in ekstrudiranih aluminijastih profilov, ki so standardno površinsko neobdelani. Kataloški opis izvedbe brez silikona in tesnil velja za konstrukcijo elementa, ne za priključek na streho. Strešni stik in hidroizolacijo je treba določiti v vgradnem detajlu.
Širina strešne odprtine Š: 1.000 – 2.500 mm
Dolžina strešne odprtine L: 1.000 – 3.500 mm
Kot odpiranja: do 90°
Načrtovanje in izbira
Enoslojna ali dvoslojna izvedba iz akrilnega oziroma polikarbonatnega stekla. Modularna zasnova omogoča poznejšo vgradnjo odpiralnih mehanizmov.
| L (cm) | K (cm) | S (cm) | Z (cm) | PKE min. (cm) | PKE maks. (cm) | SE (cm) |
|---|---|---|---|---|---|---|
| 80 | 100 | 86 | 100 | 50 | 180 | 180 |
| 100 | 120 | 106 | 120 | 50 | 180 | 180 |
| 125 | 145 | 131 | 145 | 50 | 180 | 180 |
| 150 | 170 | 156 | 170 | 50 | 180 | 180 |
| 175 | 195 | 181 | 195 | 50 | 180 | 180 |
| 200 | 220 | 206 | 220 | 50 | 180 | 180 |
| 215 | 235 | 221 | 235 | 50 | 180 | 180 |
| 225 | 245 | 231 | 245 | 50 | 180 | 180 |

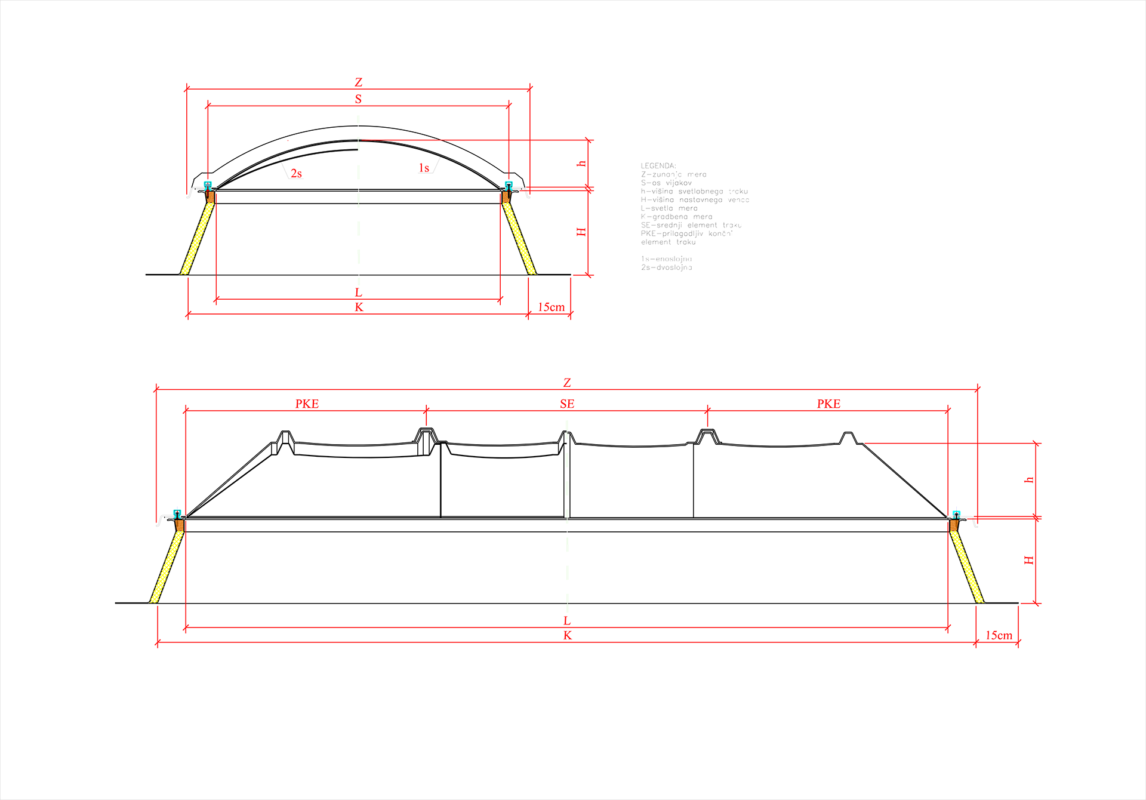

L pomeni svetlo mero, K gradbeno mero, S os vijakov, PKE dolžino končnega elementa in SE dolžino srednjega elementa; oznaka Z sledi kataloški skici. Končni element PKE se prilagodi skupni dolžini traku.
| Polnilo | Ug | Odziv na ogenj | Rw |
|---|---|---|---|
| PC 10-5 | 2,5 W/m²K | B-s1,d0 | 17 dB |
| PC 16-7 | 1,8 W/m²K | B-s1,d0 | 20 dB |
| PC 10-5 + PC 10-5 | 1,25 W/m²K | B-s1,d0 | 18 dB |
| PC 16-7 + PC 10-5 | 1,04 W/m²K | B-s1,d0 | 20 dB |
| PC 16-7 + PC 16-7 | 0,95 W/m²K | B-s1,d0 | 20 dB |
Ločni sistemi so na voljo z razvrstitvijo BROOF(t1) po SIST EN 13501-5:2016 in preizkusi varnosti pred padcem po SIST EN 14963:2006 ter GS-BAU-18:2015.
Pred naročilom
Ug, Rw in odziv na ogenj so kataloški podatki navedene sestave. Ne predstavljajo samodejno lastnosti celotnega vgrajenega traku z vencem in strešnimi stiki.
Modularni segmentni sistem omogoča naknadno dograditev odpiralnih mehanizmov, vendar je treba najprej preveriti obstoječo izvedbo in združljivost. Požarna funkcija zahteva posebno uskladitev.
Preizkus proti padcu skozi svetlobnik ni dovoljenje za hojo po njem. Za dostop na streho in delo v njegovi bližini so potrebni ustrezni varnostni ukrepi.
Pošljite tloris ali skico strehe, število trakov, širino in skupno dolžino odprtin, vrsto ter prerez strehe, ogrevanje in namen hale, zahteve za polnilo, prezračevanje oziroma NODT in lokacijo objekta.
Za prvo povpraševanje uporabite razpoložljive podatke; meritve na strehi prepustite usposobljenemu izvajalcu. Končne mere se potrdijo pred izdelavo.
Tehnični vir: katalog POS plastika »Svetlobne kupole in trakovi«, izdaja 2026, poglavje Svetlobni trakovi. Za izbrano dimenzijo in izvedbo pred naročilom potrdimo sestavo ter pripadajočo dokumentacijo.
